油浸式无局放变压器
自主研发、专利产品;高可靠性、长寿命、高性价比

简述:

工频试验变压器系统可产生一个连续可调的工频交流试验电压。用于对GIS高压开关、电缆及其电缆附件、互感器、电力变压器、高压断路、电容套管及其他电器元件进行工频耐、局部放电检测及其他科学研究。

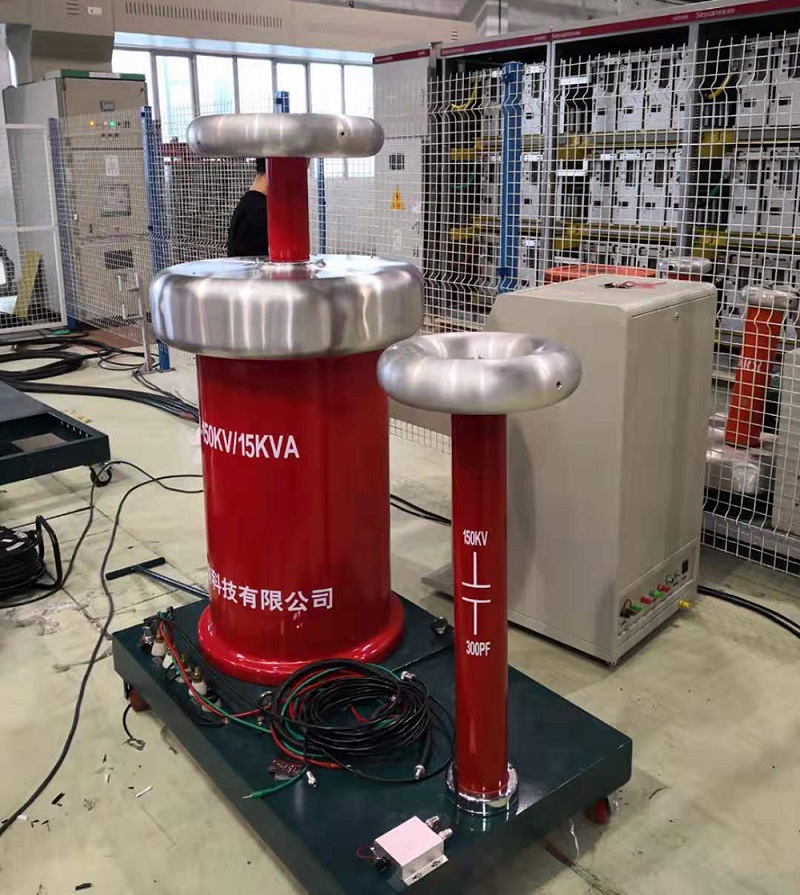

绝缘筒式:

可以单极和串极组成,模块化结构,叠装方便。绝缘筒材料为环氧增强玻璃纤维,绝缘筒内注油。此种结构适用于室内使用,通常额定电流下短时操作。

金属铁外壳式:

作为独立的试验变压器使用,外壳接地。这种试验变压器非常节省空间,因为可依靠墙壁放置,甚至可放置于室外,使用套管引导至实验室内。金属外壳式变压器也可串联或并联使用。此类型变压器比绝缘筒式容量大,可满足高压污秽试验,试验电流大,可连续运行。

设计描述:

1、试验变压器常用结构为两种,一种是上柱为芯柱,下、左右柱为轭柱,上芯柱装有高压线圈(累级线圈)和低压线圈;大容量、高电压、低阻抗、低局部放电量时采用另一种结构,即上下为芯柱,左右为轭柱,上下芯柱各装有高压线圈(累级线圈)和低压线圈,可串并联使用。
2、磁通密度<1.45T;
3、改善了绕组结构,使其具有良好的冲击电压分布特性;
4、合理选择改善场强分布,有效降低局部放电量;
5、减小线圈不平衡安匝所占的区域高度,降低线圈的轴向电动力。

主要技术特点:

1、满足低局部放电量测试要求;
2、模块坏结构,占用空间小;
3、低阻抗,空载损耗小。

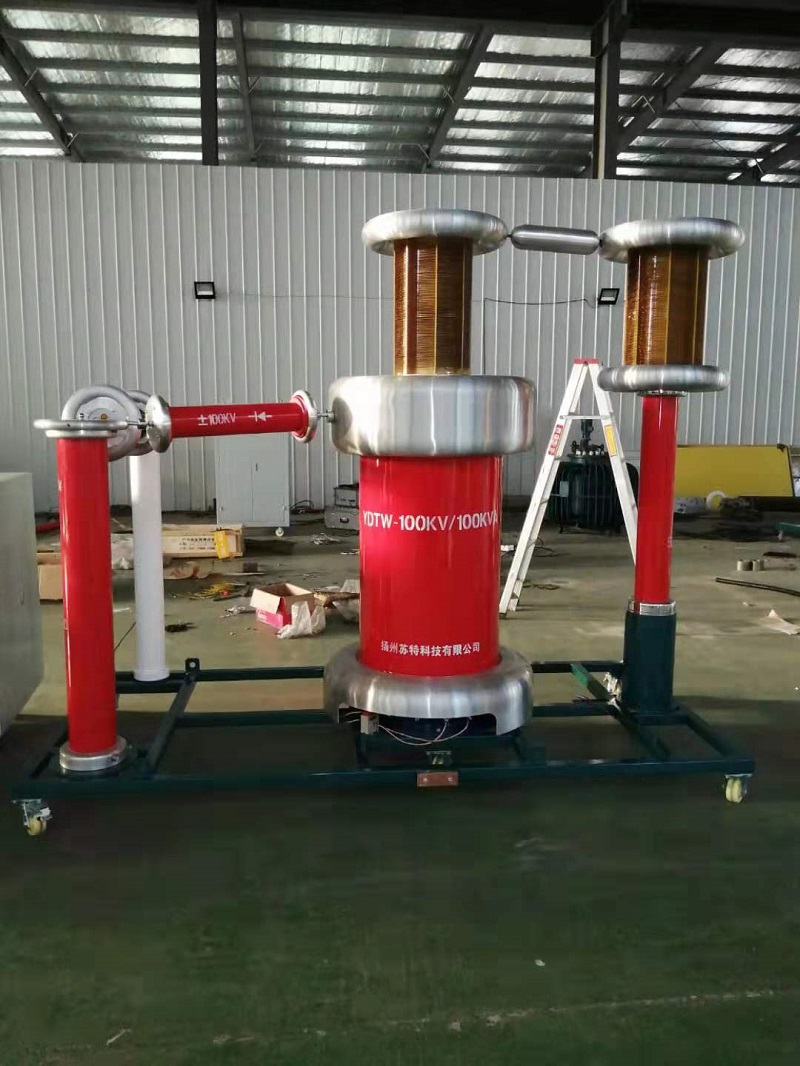

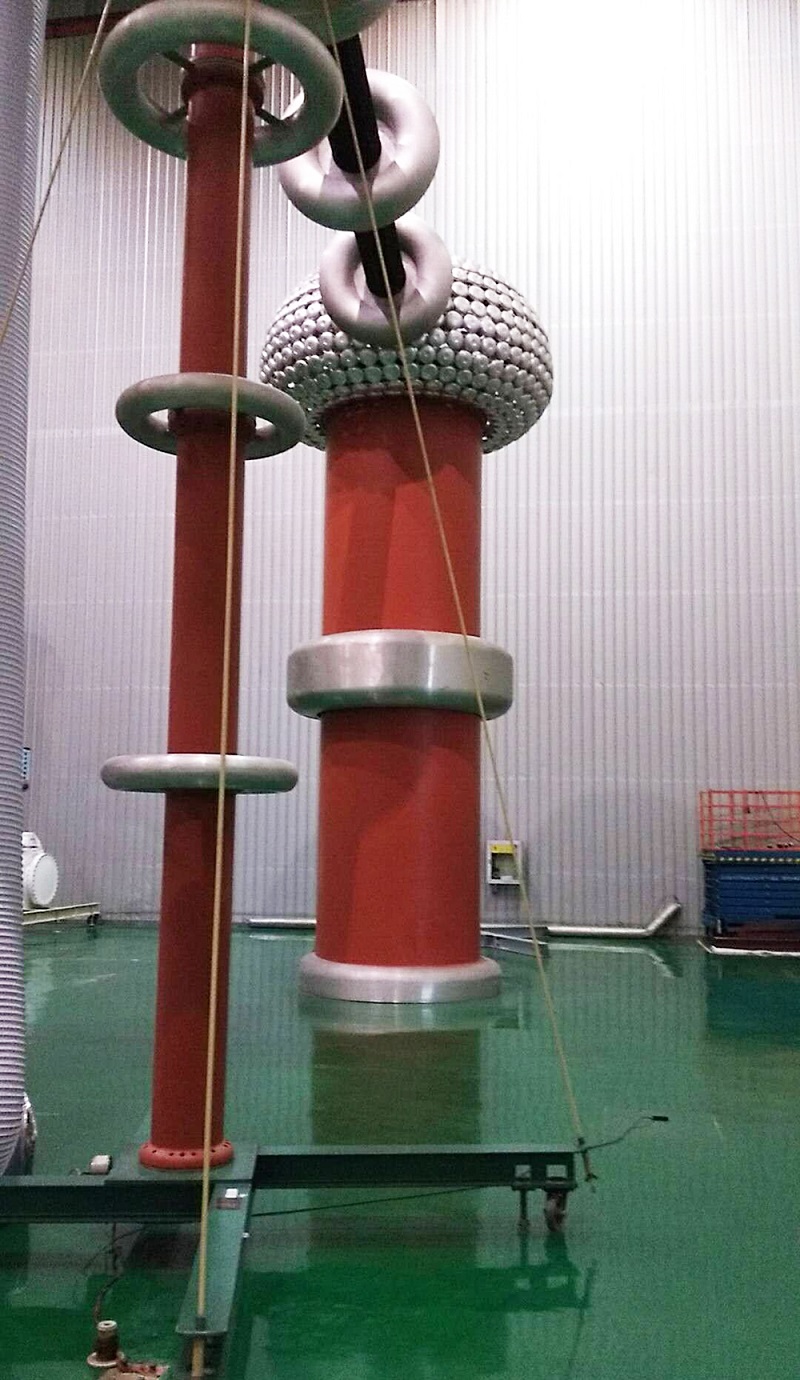

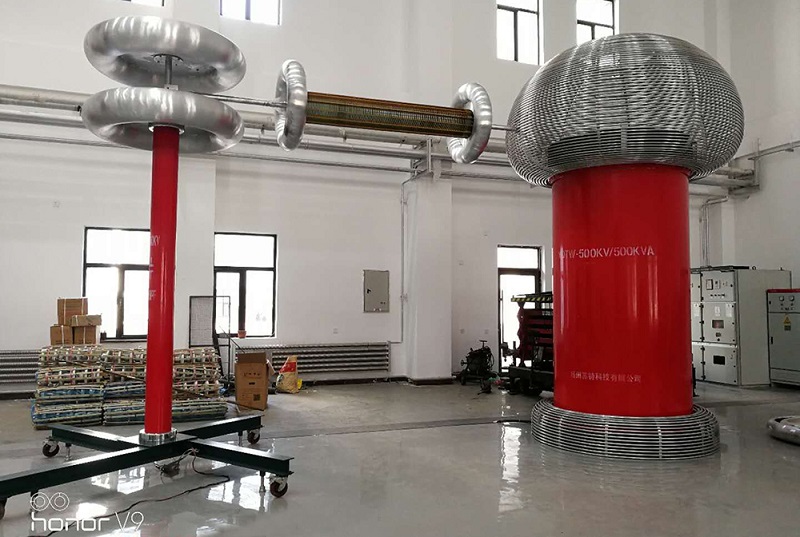

油浸式工频试验变压器
